HP135 (T2) – 4 generacja maszyny

Fot. HP135P z przykładowym zestawem akcesoriów

OPIS PRODUKTU

 Urządzenie pneumatyczne (rewersyjne) ze stałą głowicą przeznaczone do wykonywania przecisków poziomych i wbijania rur stalowych.

Urządzenia przeciskowe produkowane przez Hercu Pneumatic mają bardzo dużą moc. W niektórych gruntach są w stanie wydrążyć otwór o długości 10m w 5 minut. Tak wysoka prędkość może skutkować wypłycaniem się maszyny. Zmniejszając ciśnienie pracy wpływamy na zmniejszenie możliwości wypłycania się urządzenia.

Odpowiednia prędkość drążenia otworów jest różna dla poszczególnych modeli urządzeń przeciskowych. Średnio przyjmuje się czas od 30 do 40 minut na wykonanie przecisku o długości 10 m. Prędkość drążenia otworu regulujemy otwarciem/zamknięciem zaworu sprężonego powietrza na oliwiarce lub zmianą ciśnienia na sprężarce.

Zastosowanie

  • Zakres działania – patrz Tabela w zakładce zdjęcia

Czynniki wpływające na precyzję przecisku w danym gruncie:

  • ruchoma Głowica
  • długość maszyny
  • prędkość dążenia (nie za duża )
  • charakterystyka pracy
  • głowicę schodkowa

Informacje dodatkowe

HP135 wersja (T2) to podstawowa wersja urządzenia przeciskowego w podstawowej konfiguracji służąca do wykonywania otworów i ręcznego lub mechanicznego wciągania rur za pomocą linki i naciągacza. Urządzenie może być wyposażone w tuleję do wciągania rur fi110mm lub w tuleję do wciągania rur fi125 bezpośrednio za kretem w pierwszej operacji. Możliwe jest również wciąganie rur o średnicy 140mm i większych w drugiej operacji z użyciem poszerzacza. Ze względu na duży zapas mocy praca maszyny z poszerzaczem jest bardzo skuteczna

Urządzenie HP135 posiada również oczko holujące instalowane na głowicy schodkowej pozwalające na wciąganie rur o średnicy do 110mm w uprzednio wykonany otwór na biegu wstecznym.

Od 2021 r. dostępna jest najnowsza wersja określana T3.

HP135 to urządzenie o zwiększonej masie bijaka do 50 kg ( żaden z producentów na świecie nie osiągnął takiej wagi). Maszyna cechuje się dużą bezwładnością co wpływa korzystnie na przemieszczanie się w podmokłych gruntach, w których występuje efekt kołysania się co bardzo utrudnia, a często uniemożliwia wykonanie przecisku. HP135 to celny kret z mocnym udarem. W gruntach o średniej twardości i zagęszczeniu efektywne drążenie otworu 10m/30min osiągamy przy 50% mocy tj. przy zasilaniu sprężonym powietrzem na poziomie 1,7 m³. Kompresor o wydajności 2,5 m³/min gwarantuje uzyskanie maksymalnej mocy w modelu HP 135P. Zużycie powietrza jest stabilne w długim okresie użytkowania czego nie gwarantują konkurencyjne maszyny bazujące na uszczelnieniach teflonowych. HP 135 drąży otwór o 5 mm większy niż konkurencyjne krety o średnicy 130mm co jest bardzo pomocne jeśli wciągana rura łączona jest na złączki lub kielichy wystające ponad nominalną średnicę rury.

Pozostałe zalety:

  •  łatwe wprowadzanie w grunt
  • płynny start
  • wyższa skuteczność pracy z poszerzaczem w mokrych (sprężynujących) glinach
  • wysoka moc biegu wstecznego
  • bardzo korzystna charakterystyka pracy.

Bieg wsteczny uruchamiany jest poprzez pociągnięcie przewodu ciśnieniowego lub w wersji HP135P poprzez zmianę położenia dźwigni wbudowanej w stację sterująco-smarującą (przesterowanie pneumatyczne).

Nowa konstrukcja (T3) gwarantuje:

  • wzrost mocy o 20%
  • wzrost skuteczności podczas drążenia otworów o co najmniej 20% w twardym gruncie, + 50% w mokrym gruncie (dzięki temu minimalizujemy osiadanie przecisku w dół )
  • wyższy moment uderzeniowy (urządzenie osiąga wysoką moc już przy niższym (niż robocze) ciśnieniu 2-4 Bar.
  • możliwość skutecznej pracy kreta do instalacji rur o średnicy 110 mm zasilając maszynę małymi kompresorami o wydajności nawet 1,7 m³ na minutę.

KRET HP135 występuję w kilku wersjach w zależności od przeznaczenia urządzenia:

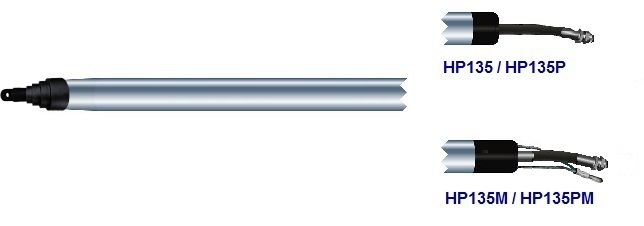

  • symbol „M” oznacza podwójną nakrętkę z tyłu kreta. Skrajna nazywana tuleją ciągnącą dostępna jest pod rury o średnicach: 90mm, 110mm i 125mm.

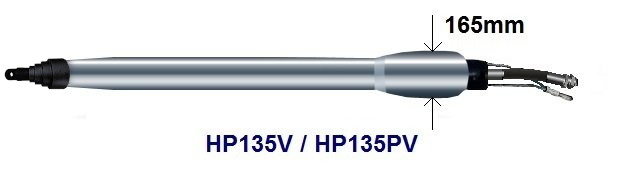

  •  symbol „V” oznacza niedemontowalne poszerzenie korpusie w tylnej części urządzenia o średnicy 155-170 mm. Pozwala to na wydrążenie otworu odpowiedniej wielkości pod instalację rury fi 140mm. Średnica tego poszerzenia wykonywana jest pod konkretne oczekiwania klienta.

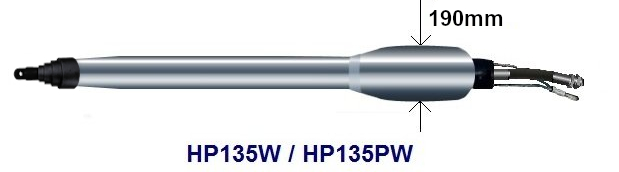

  • symbol „W” oznacza niedemontowalne poszerzenie korpusie w tylnej części urządzenia o srednicy 200mm. Otwór wydrążony przez to urządzenie umożliwia bezpośrednie wciąganie rury fi 160mm w pierwszej operacji. Model ten ma bijak cięższy o 8kg niż standardowy HP135 (58kg) i inny sterownik. Poszerzenia W i V poprawiają celność maszyn, a zmiany konstrukcyjne umożliwiły odpowiednie zwiększenie skuteczności drążenia otworu fi 200 mm.. Jesteśmy jedynym producentem na świecie który opracował skuteczne urządzenie przeciskowe o średnicy 135 mm i wadze 150 kg do wykonywania otworów fi 200 w pierwszej operacji.
  •  symbol „P” oznacza kreta z pneumatycznym przesterowaniem na bieg wsteczny. Ten typ przesterowania jest dostępny w każdej z powyższych wersji urządzenia i wymaga użycia stacji sterująco-smarującej oraz odpowiednich przewodów zasilających.
  • Brak dodatkowego symbolu „P” przy oznaczeniu modelu wskazuje na maszynę z ręcznym przesterowaniem na bieg wsteczny poprzez pociągnięcie przewodu zasilającego.
  • symbol „R” oznacza urządzenie wyposażone w ruchomą głowicę (głowica aktywna). Urządzenia te cechują się najwyższą celnością oraz wzrostem prędkości drążenia otworów w bardzo twardym gruncie.

Więcej informacji na temat urządzeń wyposażonych w aktywną głowicę znajduje się w zakładce:

„URZĄDZENIA OWYSOKIEJ CELNOŚCI DO DRĄŻENIA OTWORÓW Z AKTYWNĄ GŁOWICĄ”.

  • symbol „T” oznacza maszynę w wersji „turbo”, gdzie T1 i T2 notują wzrost mocy odpowiednio o 10% i 20%, a T3 oznacza zwiększenie mocy o 30% – przy braku zwiększenia zużycia powietrza.

Wersje ”T” są wdrażane do produkcji od 2020r.

Czynniki wpływające na precyzję przecisku wg. wagi ważności:

  • ruchoma głowica
  • długość urządzenia przeciskowego
  •  prędkość drążenia otworu
  • charakterystyka pracy
  • głowica schodkowa i jej kształt
Dane techniczne
Dostępny osprzęt
Lina stalowa 25m do HP95/135/155/160

Lina stalowa, która w zestawie z naciągaczem pozwala przymocować rurę plastikową do urządzenia pneumatycznego.

Naciągacze 200mm/90mm, 20mm/130mm, 300mm/130mm
Oliwiarka 4l

Profesjonalna oliwiarka montowana na przewodzie zasilającym. Pojemność zbiornika 4l. Płynna regulacja dozowania oleju.

Przewód zasilający

Przewód zasilający o długości 20 metrów, w oplocie stalowym. Zakończony złączem GW po stronie urządzenia. Średnica przyłącza zależny od modelu urządzenia 5/8″, 3/4″, 1″, 1.1/4″, 1.1/2″, 2″, 2.1/2″, 3″ oraz złączem kłowym po…

Przewody do kompresora: 1", 2"
Zestaw do klejenia: Klej anaerobowy 50ml lub 250ml + Odtłuszczacz - spray 400ml
Luneta+tyczka "Kretoskop"

Przyrząd optyczny ułatwiający precyzyjne ustawienie urządzenia przeciskowego w początkowej fazie wykonywania przecisku.

Olej Hercu Oil - 5L, 20L

Olej do smarowania wewnętrznych elementów urządzeń pneumatycznych takich jak: urządzenia przeciskowe, urządzenia udarowe do wbijania rur, młotki ręczne, kafary, inne urządzenia pneumatyczne. Hercu Oil zapobiega zamarzaniu urządzeń…

Platforma startowa
Cięgno do serii HP135

Cięgno stalowe służące do mocowania liny stalowej. Element eksploatacyjny urządzeń HP130L, HP130W, HP130R.

Zestaw do wciągania rur DVK
Obręcz gumowa mocująca cięgno do serii HP135

Gumowa obręcz mocująca cięgno. Element eksploatacyjny maszyn HP130L,HP130W,HP130R.

Separator wody
